Autori: Maksimenko N., Pronin A., Klisunov V., Nečitajlenko I., Kapilov P., Gurkin V. (PSRE), Francuzov G. (Team37 Technologies)

Ranije smo delili iskustva o integraciji CAE sistema PASS/START-PROF sa drugim softverskim rešenjima i formatima podataka. U nastavku se ukratko razmatra zbog čega je to važno. Integracija između CAE sistema i različitih formata podataka nije značajna samo zbog eliminisanja ljudskih grešaka i smanjenja troškova rada.

Ona omogućava jedinstven tok informacija između timova koji se bave projektovanjem i timova koji se bave analizom, smanjuje rizik od grešaka nastalih usled ručnog unosa i višestruke obrade podataka, ubrzava proces odobravanja dokumentacije i povećava transparentnost saradnje između svih učesnika projekta. Pored toga, integracija omogućava korišćenje rezultata proračuna u povezanim sistemima bez dodatnih konverzija, pojednostavljuje kontrolu usklađenosti sa regulatornim zahtevima i stvara osnovu za dalju automatizaciju inženjerskih procesa.

IFC

Projektanti cevovoda, uključujući međunarodne korisnike PASS/START-PROF sistema iz Kine, istakli su da im je veoma važno pravovremeno dobijanje preporuka od inženjera naponskih analiza u vezi sa pozicioniranjem i tipovima oslonaca, izmenama trase cevovoda i reakcijama u osloncima. Kao efikasno rešenje za ovaj zadatak pokazao se izvoz u IFC format.

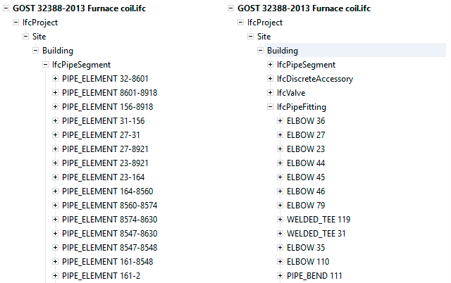

IFC datoteka može se povezati sa 3D modelom, što omogućava direktno poređenje projektnog i analitičkog modela i jasno uočavanje razlika između njih. Korisnici i partneri iz Kine predložili su da se u IFC datoteku dodaju identifikatori – oznake linija cevovoda i oznake čvorova – kako bi se olakšala analiza spornih tačaka u okviru sistema kao i identifikacija izmenjenih segmenata. Pored toga, predloženo je da IFC datoteke sadrže i rezultate proračuna opterećenja i pomeranja, kako bi projektanti i inženjeri mogli direktno da koriste te podatke bez potrebe za pretraživanjem Excel izveštaja.

Ove sugestije su implementirane: Eksportovana IFC datoteka sada podržava dodavanje oznaka čvorova i linija cevovoda, kao i prenos ključnih rezultata proračuna. Na taj način projektanti mogu brže da identifikuju sporne tačke u okviru sistema, građevinski inženjeri mogu da uzmu u obzir opterećenja pri projektovanju čeličnih konstrukcija, dok vlasnici i rukovaoci postrojenja mogu lakše da identifikuju kritične zone naprezanja i opterećenja tokom eksploatacije i modernizacije cevovodnih sistema. Time se omogućava da integracija rezultata proračuna u digitalne modele postane potpunija, preglednija i korisnija za sve učesnike procesa.

PCF

U novoj verziji softvera PASS/START-PROF, čije je objavljivanje planirano u skorije vreme, biće dostupan unapređeni modul za uvoz PCF datoteka. Ovaj alat se široko koristi za uvoz cevovodnih sistema iz različitih 3D platformi. Redovno dobijamo povratne informacije korisnika, kako u vezi sa podešavanjima importa, tako i u vezi sa zahtevima za što verniji transfer modela u PASS/START-PROF. Svaki zahtev se detaljno analizira, a na osnovu objedinjene analize korisničkih potreba razvijaju se nove funkcionalnosti.

Značajno je proširen broj konfiguracija sklopova za prirubničke spojeve koji se mogu konvertovati u PASS/START-PROF elemente. Sklopovi se sada obrađuju ne samo sa standardnim, već i sa slepim prirubnicama. Pored toga, više nije neophodno da sklop bude kompletan. Na primer, mogu nedostajati zaptivke ili odgovarajuća prirubnica na jednoj strani. Implementiran je i uvoz COUPLING elemenata, koji se u PASS/START-PROF automatski konvertuju u element Connection (Spojnica).

Uvoz dodatnih parametara elemenata postao je još fleksibilniji. Podaci se sada mogu preuzimati:

• iz samog tela komponente;
• iz sekcije MATERIALS;
• iz standardnih atributa;
• iz atributa definisanih od strane korisnika.

Takođe je uvedeno uzimanje u obzir mase vijčanih spojeva u modelu. Dodatno su unapređeni tačnost i stabilnost importa datoteka, bez obzira da li su generisane standardnim alatima vodećih proizvođača ili namenskim modulima razvijenim za potrebe pojedinačnih organizacija.

StressISO

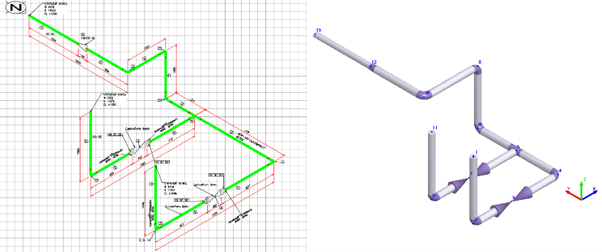

Ranije je predstavljeno rešenje koje omogućava automatsko generisanje dokumentacije namenjene analizi i dokumentovanju rezultata proračuna naprezanja i sila u cevovodnim sistemima. Ovo su standardni izometrijski crteži, koji pored geometrijskih karakteristika cevovoda (pozicija i dužina cevi) sadrže i informacije o poziciji i karakteristikama svih elemenata sistema (uključujući priključke (nozzle), ventile, pumpe i brojne druge elemente). Prvobitno je ovo rešenje razvijeno za AutoCAD platformu, budući da predstavlja jedan od najrasprostranjenijih alata za projektovanje u svetu. Međutim, zahtevi korisnika pokazali su da postoji potreba za istim rešenjem i na drugim popularnim platformama.

Na zahtev našeg partnera iz Meksika, sledeća platforma za implementaciju bio je BricsCAD, jedan od najzastupljenijih CAD proizvoda na tom tržištu. Zadatak je bio da se izvrši integracija i port modula StressISO 3D u BricsCAD, kako bi se omogućilo korišćenje rezultata proračuna iz PASS/START-PROF sistema.

Iako proizvođač BricsCAD-a navodi potpunu kompatibilnost svog API-ja sa AutoCAD okruženjem za razvoj plugin-ova, tokom procesa portovanja uočene su značajne razlike. U BricsCAD okruženju ustanovljeno je:

• odsustvo pojedinih ključnih AutoCAD API funkcija;
• postojanje razlike u ponašanju sličnih metoda prilikom rada sa objektima crteža.

Uprkos tome, nakon izmena delova izvornog koda, postignuta je stabilna funkcionalnost i puna podrška za eksport StressISO 3D u BricsCAD. Na taj način obezbeđena je potpuna podrška za ovu platformu, čime je omogućena njena integracija sa našim rešenjima.

Revit – PASS/START-PROF

Integracioni modul omogućava pouzdan, automatizovan prenos geometrije cevovoda i informacija o pripadajućim atributima iz BIM platforme Autodesk Revit u PASS/START-PROF. Aktuelna verzija modula ne omogućava samo eksport podataka iz Revit-a u PASS/START-PROF radi sprovođenja proračuna, već i import rezultata u Revit model, uključujući:

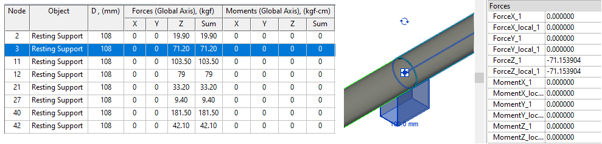

• Reakcije u osloncima – Novi parametri se automatski dodaju u Revit familije i popunjavaju odgovarajućim vrednostima reakcionih sila.

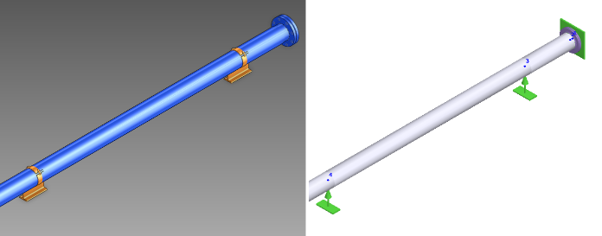

• Stvarni položaj oslonaca – Ukoliko je tokom proračuna u PASS/START-PROF izvršena korekcija položaja oslonaca, njihove pozicije automatski se ažuriraju u Revit modelu.

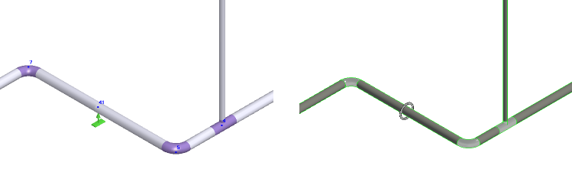

• Oznake za nove oslonce – U slučaju da su dodati novi oslonci PASS/START-PROF, posebni elementi koji nisu povezani sa cevovodom postavljaju se na lokaciju novih oslonaca u Revit modelu.

AVEVA MDS – PASS/START-PROF

MDS (Multi-Discipline Supports) modul koji je razvila kompanija AVEVA, široko se koristi u projektima gradnje:

• u oblasti naftne i gasne industrije;
• u oblasti energetike;
• u oblasti hemijske i petrohemijske industrije;
• infrastrukturnih objekata.

U svim ovim oblastima cevovodi su izuzetno složeni, zbog čega precizno modelovanje oslonaca i elemenata za kačenje (hangera) predstavlja jedan od ključnih uslova za bezbedan i pouzdan rad sistema. Prilikom transfera podataka iz AVEVA okruženja u PASS/START-PROF, potrebno je zadovoljiti nekoliko važnih zahteva koji direktno utiču na potpunost i kvalitet analitičkog modela. To podrazumeva:

• potpunost i tačnost modela, uključujući apsolutnu usklađenost sa projektnim rešenjem i očuvanje tipova oslonaca i njihovih parametara prilikom transfera;
• eliminaciju dodatnih ručnih korekcija nakon prenosa nakon transfera i smanjenje rizika od ljudskih grešaka;
• skraćenje vremena pripreme analitičkog modela, čime se inženjerima omogućava neposredan prelazak na naponsku analizu;

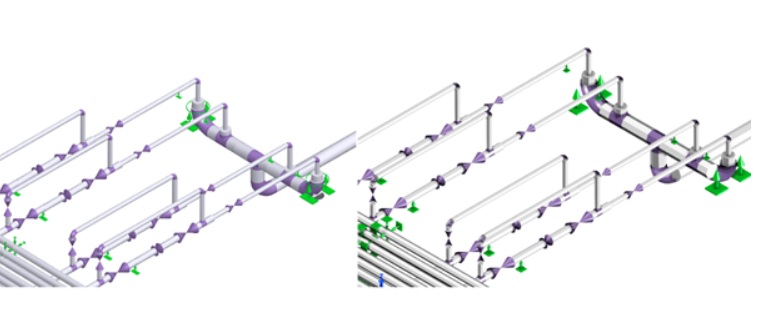

Svi navedeni zahtevi uzeti su u obzir tokom unapređenja integracionog modula PASS/START-PROF – AVEVA. Kao rezultat, prelazak sa projektantskog 3D modela na analitički model postao je znatno jednostavniji i pouzdaniji. Mogućnost konfiguracije transfera oslonaca i elemenata za kačenje cevovoda implementirana je konfiguracionu datoteku elements.json.

U okviru ove datoteke korisnici definišu pravila za pretvaranje MDS tipova oslonaca, kao što su ANCI i TRANCI, u odgovarajuća PASS/START-PROF ograničenja. Pored toga, u okviru iste datoteke, moguće je definisati pravila za transfer atributa oslonaca, kao što su naziv, krutost ili neki drugi parametar karakterističan za dati tip oslonca.

Prema tome, ažurirani modul PASS/START-PROF – AVEVA omogućava pouzdan, konzistentan i fleksibilan transfer MDS oslonaca iz projektantskog u analitički model.

Sistem licenciranja

Licenciranje predstavlja važan segment komercijalne distribucije softvera. Do nedavno su proizvodi kao što su naši integracioni moduli za Revit mogli da se isporučuju isključivo uz hardverski zaštitni ključ. Ovakav način licenciranja spada među najpouzdanije metode zaštite softvera, ali nije uvek i najpraktičniji za krajnje korisnike. Glavni nedostaci ovog pristupa su:

• relativno dugo vreme isporuke licenci;
• relativno dugo vreme potrebno za zamenu neispravnog hardverskog ključa;
• zavisnost od dobavljača fizičkih zaštitnih uređaja.

Kako bi se unapredilo korisničko iskustvo i pojednostavio proces aktivacije, razvijen je novi metod licenciranja zasnovan na datotekama za licenciranje. Ovaj pristup omogućava da se vreme isporuke licenci skrati sa nekoliko dana na svega nekoliko minuta. Svaka kupljena licenca vezuje se za konkretnu radnu stanicu. Proces aktivacije funkcioniše na sledeći način:

1. Korisnik pokreće ugrađenu funkciju za automatsko generisanje identifikacionih podataka o radnoj stanici.
2. Korisnik šalje generisane podatke dobavljaču putem elektronske pošte.
3. Kao odgovor, korisnik dobija datoteku za licenciranje za konkretnu radnu stanicu, koji omogućuje korišćenje modula na odabranoj radnoj stanici.

U ovom članku prikazan je samo deo unapređenja vezanih za integraciju PASS/START-PROF. Pred nama su novi formati podataka, nove integracije i nove mogućnosti. Verujemo da svako unapređenje nastaje kroz praktičnu primenu i kontinuiranu komunikaciju sa korisnicima.

Povratne informacije i iskustva inženjera koji svakodnevno rade na realnim projektima omogućavaju nam da PASS/START-PROF kontinuirano razvijamo kao još efikasniji, fleksibilniji i univerzalniji alat. Pozivamo vas da nastavite da delite svoje predloge i iskustva, jer upravo oni predstavljaju osnovu za buduća unapređenja.

Autori članka žele da se zahvale našim međunarodnim partnerima - Tian Ye (AECSoft, Kina) i Vicente Lopez (ModeloSoft, Meksiko) na idejama za dalji razvoj integracionih rešenja, kao i na značajnoj pomoći tokom njihove implementacije.
